Soal Sistem Starter
1.Apa alasan dibutuhkannya motor starter pada sepeda motor ....
A.Sebagai pengganti kick starter .
B.Menghasilkan listrik yang butuhkan oleh
mesin motor.
C.Memutarkan starter dan menggerakkan mesin motor.
D.Memudahkan untuk menyalakan mesin motor.
E.Penghasil kemagnetan yang besar untuk
memutarkan starter motor.
2. Kapan penggunaan kick starter pada sepeda motor kecuali?
A. Saat komponen kelistrikan yang sedang mengalami gangguan
A. Saat komponen kelistrikan yang sedang mengalami gangguan
B. Saat kondisi batere lemah dan sistem starter
listrik sedang mengalami kerusakan.
C. Saat Tidak sampainya arus listrik untuk
digunakan oleh komponen kelistrikan.
D. Saat Batere kelebihan beban.
E. Saat Terjadi konsleting sebelumnya pada
rangkaian sistem starter
4. Apa fungsi dari sekring atau fuse pada rangkaian
kelistrikan sistem starter sepeda motor ?
A. Mengalihkan arus berlebih yang datang pada
rangkaian kelistrikan.
B. Menyerap arus dan tegangan yang mengalir
pada rangkaian kelistrikan.
C. Menjaga rangkaian dari arus berlebih yang
dapat merusak rangkaian kelistrikan.
D. Memperkuat rangkaian kelistrikan pada
sepeda motor.
E. Mengijinkan arus listrik mengalir melewati
rangkaian kelistrikan.
5. Fungsi saklar magnetik starter dibawah ini
yang benar adalah.....
A. Merubah energi listrik menjadi energi
mekanik.
B. Menghantarkan arus listrik dari field coil ke
armature coil langsung ke massa melalui komutator.
C. Sebagai sakelar starter yang bekerja pada
saat kunci kontak pada posisi ON.
D. Tempat untuk mengikatkan pole core.
E. Untuk mengurangi rugi tegangan yang
disalurkan dari baterai kemotor stater.
6. Motor starter adalah komponen utama sistem
starter yang berfungsi untuk....
A. Menghantarkan arus listrik dari field coil ke
armature coil langsung ke massa melalui komutator.
B. menyambungkan arus yang besar dari batere
ke starter motor.
C. Merubah energi listrik menjadi energi
mekanik melalui proses kemagnetan.
D. Tempat untuk mengikatkan pole core.
E. Membangkitkan medan magnet.
7. Yang termasuk komponen utama motor starter dibawah ini adalah....
A. Switch starter, komutator, field coils, dan
sikat-sikat
B. Armature coil, komutator, inti kutub, dan
sikat-sikat
C. Fuse, komutator, field coils, dan
sikat-sikat
D. Armature coil, switch starter, field coils,
dan inti starter
E. Armature coil, komutator, field coils, dan
sikat-sikat

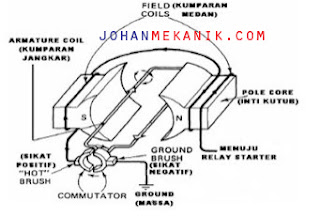

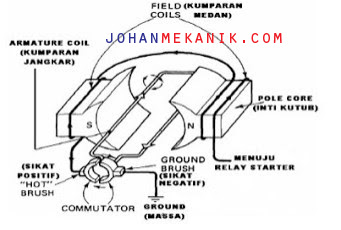

8. Perhatikan
gambar prinsip dasar motor starter dibawah ini.
Urutan aliran arus yang benar adalah......
A. Batere-relay starter-field coil-sikat
positif-komutator-sikat negative-armature- massa
B. Batere-relay starter-sikat positif-field
coil- komutator-armature-sikat negative-massa
C. Batere-relay starter-field coil-sikat
positif-komutator-armature-sikat negative-massa
D. Batere-relay starter-field coil-sikat
positif-armature-sikat negative-massa
E. Batere-relay starter-sikat
positif-komutator-armature-sikat negative-massa
9. Persyaratan yang harus dipenuhi sistem
starter seperti dibawah ini, kecuali......
A. Kapasitas starter harus besar.
B. Motor starter harus dapat memutarkan mesin
pada kecepatan mesin miminum yang diperlukan untuk memperoleh pembakaran awal sepeda motor.
C. Kemagnetan yang diperlukan harus besar.
D. Torque yang dihasilkan oleh motor starter untuk
menggerakkan mesin harus besar.
E. Jawaban B, C dan D benar
10. Komponen motor starter yang berfungsi agar
arus listrik bisa mengalir secaraterus menerus ke armature coil melalui sikat
yang langsung bergesekan dengannya yaitu....
A. Field Coil D.
Armature
B. Pole core E.
Komutator
C. Yoke
Untuk No 11-15 perhatikan gambar komponen
motor starter dibawah ini!
11. Komponen no 2 pada gambar komponen motor
starter disebut....
A. Kommutator D.
Brush
B. Stator E.
Armature
C. Field coil dan pole core
12. Komponen no 3 pada gambar komponen motor
starter disebut....
A. Kommutator D.
Brush
B. Stator E.
Armature
C. Field coil dan pole core
13. Komponen no 3a pada gambar komponen motor
starter disebut....
A. Kommutator D.
Brush
B. Stator E.
Armature
C. Field coil dan pole core
14. Komponen no 5 pada gambar komponen motor
starter disebut....
A. Kommutator D.
Pinion gear
B. Stator E.
Armature
C. Field coil dan pole core
15. Komponen no 9 pada gambar komponen motor
starter disebut....
A. Kommutator D.
Brush
B. Stator E.
Armature
C. Brush holder
16. Yoke pada komponen motor starter berfungsi.......
A. Tempat untuk mengikatkan pole core.
B. Menghantarkan arus listrik dari field coil ke
armature coil langsung ke massa melalui komutator.
C. Menghantarkan arus yang besar dari batere
ke starter motor.
D. Merubah energi listrik menjadi energi
mekanik melalui proses kemagnetan.
E. Membangkitkan medan magnet.
17. Brush (sikat) pada komponen motor starter
berfungsi.......
A. Tempat untuk mengikatkan pole core.
B. Menghantarkan arus yang besar dari batere
ke starter motor.
C. Menghantarkan arus listrik dari field coil ke
armature coil langsung ke massa melalui komutator.
D. Merubah energi listrik menjadi energi
mekanik melalui proses kemagnetan.
E. Membangkitkan medan magnet.
Untuk No 18-20 perhatikan potongan
pre-enganged dibawah ini!
18. Starter relay jenis pre-enganged starter
umumnya terdapat pada......
A. Sepeda motor besar D. Mobil bensin
B. Sepeda motor kecil E. Sepeda motor sedang
C. Mobil diesel
19. Pada starter jenis pre-enganged, pull-in
coil bertugas......
A. Memegang plunger pada posisi tertarik agar
pengontakan tetap berlangsung.
B. Menarik plunger melawan spring (pegas)
hingga kontak terhubung.
C. Menggeserkan gigi pinion motor starter
hingga terkait dengan flywheel.
D. Menghubungkan arus yang besar dari batere
ke starter motor.
E. Menopang field coil dan memperkuat kemagnetan yang ditimbulkan field coil starter.
20. Pada starter jenis pre-enganged, shift
lever (tuas penggerak) bertugas......
A. Memegang plunger pada posisi tertarik agar
pengontakan tetap berlangsung.
B. Menarik plunger melawan spring (pegas)
hingga kontak terhubung.
C. Menghantarkan arus yang besar dari batere
ke starter motor.
D. Menggeserkan gigi pinion motor starter
hingga terkait dengan flywheel.
E. Menopang field coil starter dan memperkuat medan
magnet yang ditimbulkan field coil.
21. Pengamanan sepeda motor pada sistem starter
sekarang ini telah banyak digunakan. Salah satunya adalah untuk mencegah
kendaraan jalan sendiri bila pengendara memutar gas saat akan menghidupkan
mesin. Sepeda motor yang dimaksud adalah.......
A. Scooter D. Trail
B. Sepeda motor listrik E. Sepeda motor 2 tak
C. Sepeda motor 4 tak
